CLIMAECO – MSR mit KNX für Primärenergieanlagen
Dieser ElektroSpicker gibt einen Einblick, wie das offene System ClimaECO funktioniert, für wen es sich eignet und was zu beachten ist.
Heizen, Lüften und Kühlen mit nur einem einzigen System und einem Ansprechpartner – geht das überhaupt?
Ja, das geht! Mit ClimaECO ist eine effiziente Klimaregelung in einem einzigen System möglich. Doch wie funktioniert die Implementierung eines solchen Systems?
Werden dadurch tatsächlich Kosten gespart und wie stark erhöht sich die Energie effizienz? Dieser ElektroSpicker gibt einen Einblick, wie das offene System ClimaECO funktioniert, für wen es sich eignet und was zu beachten ist.
ClimaECO – wie funktioniert das?
ClimaECO ist die durchgängige Automatisierungslösung für Heizung, Lüftung und Klima (HLK) in Zweckgebäuden wie Schulen, Flughäfen oder Museen. Sie vereint alle HLK- Anwendungen und basiert dabei auf einem standardisierten KNX-System. KNX bietet ein System für Gebäudeinstallation und MSR-Technik. Dadurch ergibt sich nur ein Ansprechpartner für die gesamte Systemtechnik innerhalb eines Gebäudes. KNX gibt es seit 1990, bestehende Anlagen werden mit ClimaECO erweitert. Über 500 Hersteller können beliebig in einer Anlage miteinander kombiniert werden.
Dadurch ergibt sich eine hohe Innovations kraft. Bei ClimaECO werden die Raumautomatisierung und HLK-Primäranlagen nahtlos in ein System integriert. So wird die Energieeffizienz erhöht und gleichzeitig die Betriebskosten gesenkt.
Die Anwendung auf Raumebene
ABB gewährleistet für alle Lösungen der Raumautomatisierung, dass die Funktionen so effizient wie möglich betrieben werden. So können Betriebskosten eingespart werden, bei gleichzeitiger Verbesserung der Raumumgebung. Heizen, Kühlen und Lüften der Räume bedeutet bei Energieeinsparung keine eingeschränkte Nutzung.
Die Einzelraumregelung berücksichtigt beispielsweise Sonneneinstrahlung. Durch eine automatisierte Beschattung wird ver hindert, dass der Raum sich unnötig aufheizt und so die Kühlung mehr leisten müsste. Weitere Beispiele: Bei der Erfassung von Temperatur und Feuchte im Raumbediengerät wird der Taupunkt errechnet, um so die Kühlvorlauftemperatur zu berechnen.
Effiziente Klimatisierung mit nur einem System Ein Abschalten der Klimaanlage durch Kondenswasser an der Kühldecke wird so verhindert. Wenn für die Beschattung Jalousien verwendet werden, ermöglicht die sonnenstandsgeführte Azimutsteuerung eine blendfreie Nutzung des Tageslichts und spart Kosten für künstliche Beleuchtung.

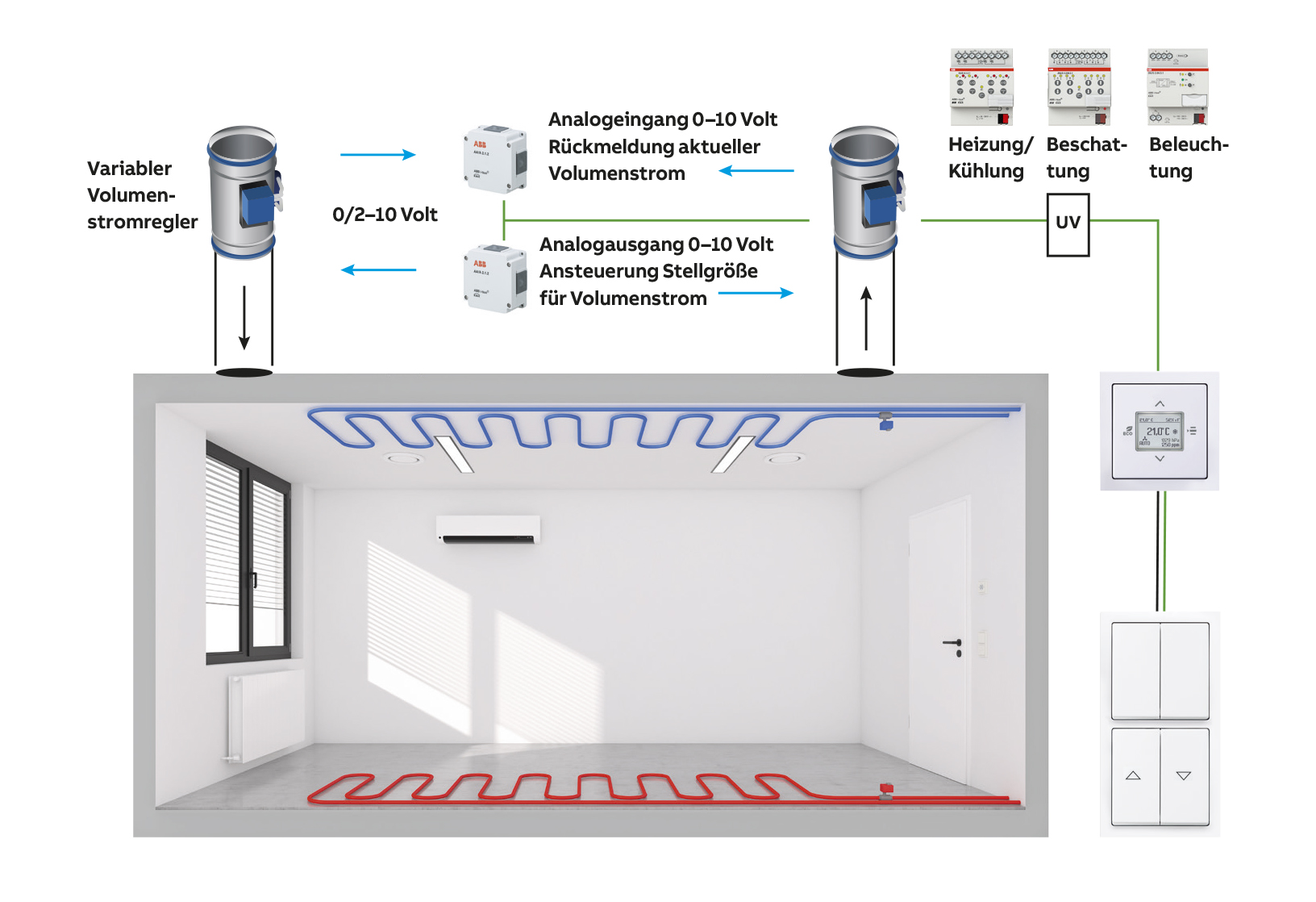

Neben der Temperaturregelung kann das Tenton® Bedienelement zur Lüftungsregelung genutzt werden, die sich am CO2-Gehalt in der Luft orientiert. Der variable Volumenstromregler wird direkt vom Bedienelement angesteuert.
Nicht belegte Räume werden dadurch nur minimal belüftet, was ein hohes Einsparpotenzial birgt und gleichzeitig eine Schimmelbildung verhindert.
Die Anwendung im Heizungsraum
Hier ist der Einbau eines Standard-Unterverteilers wichtig. Durch ihn sind die Geräte aufgrund einfachster Handhabung beispielsweise durch das Facility Management bedienbar.
Beispiele:

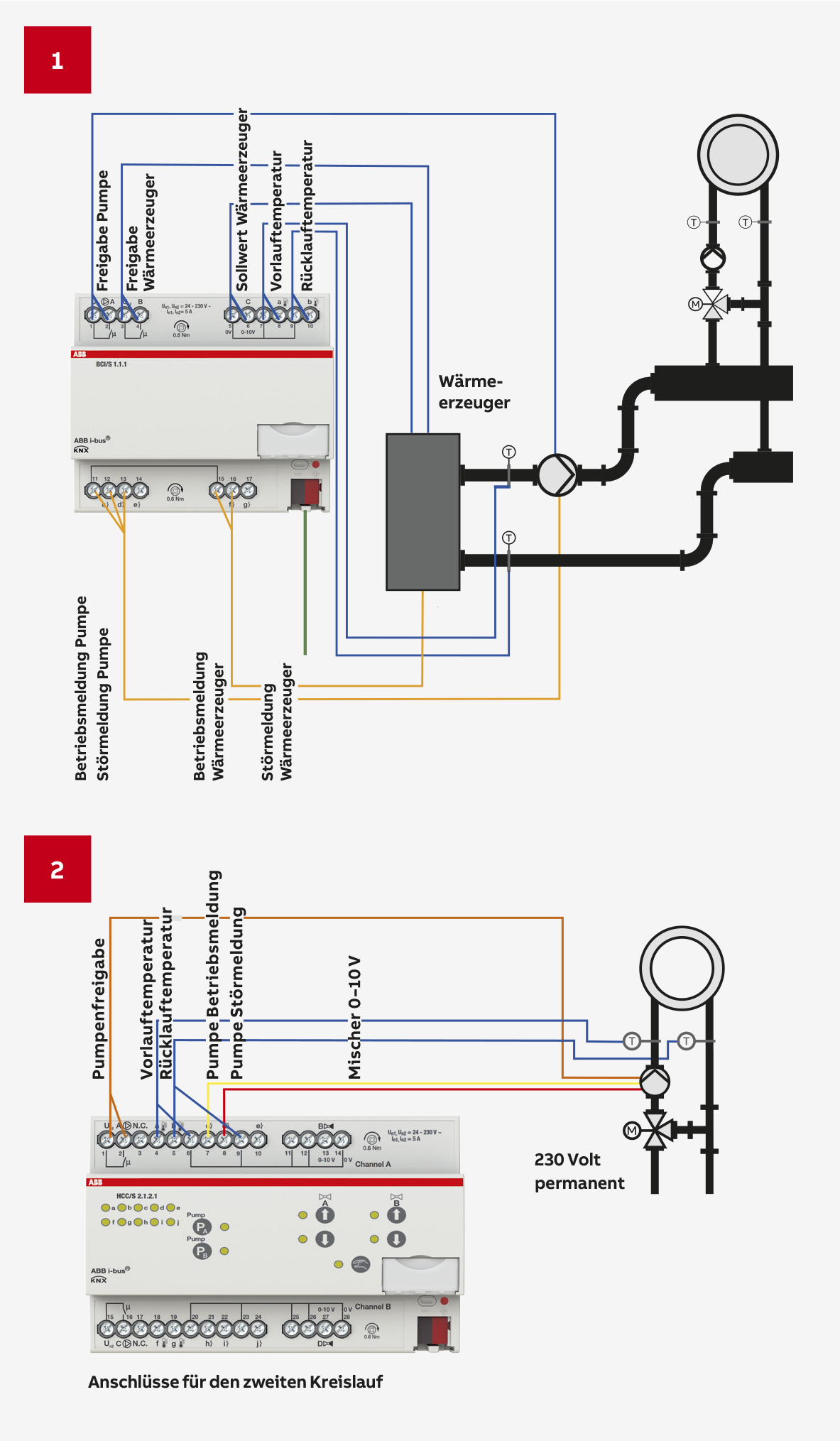

1. BCI/S1.1.1-Wärme-/Kälteerzeuger-Interface, 1-fach, REG
Dient der Ansteuerung des Wärme- bzw. Kälteerzeugers über einen Freigabekontakt und einen 0/1–10-V-Signal. Zusätzlich werden Temperaturen, Betriebs- und Störmeldungen aufgenommen.
2. BCI/S1.1.1-Wärme-/Kälteerzeuger- Interface, 1-fach, REG
Der HCC (Heating/Cooling Circuit Controller) arbeitet ähnlich einer DDC und regelt die Vorlauftemperatur, erfasst dazu die Temperaturen im Vor- und Rücklauf, gibt die Umwälzpumpe frei und steuert den Mischerantrieb. Zusätzlich werden Betriebs- und Störmeldungen der Umwälzpumpe aufgenommen. Die Regelung läuft innerhalb des Gerätes, sodass keine Telegrammbelastung des Bussystems erfolgt.
Sowohl Mischer als auch Pumpe und Temperaturfühler können an einen Aktor angeschlossen werden.

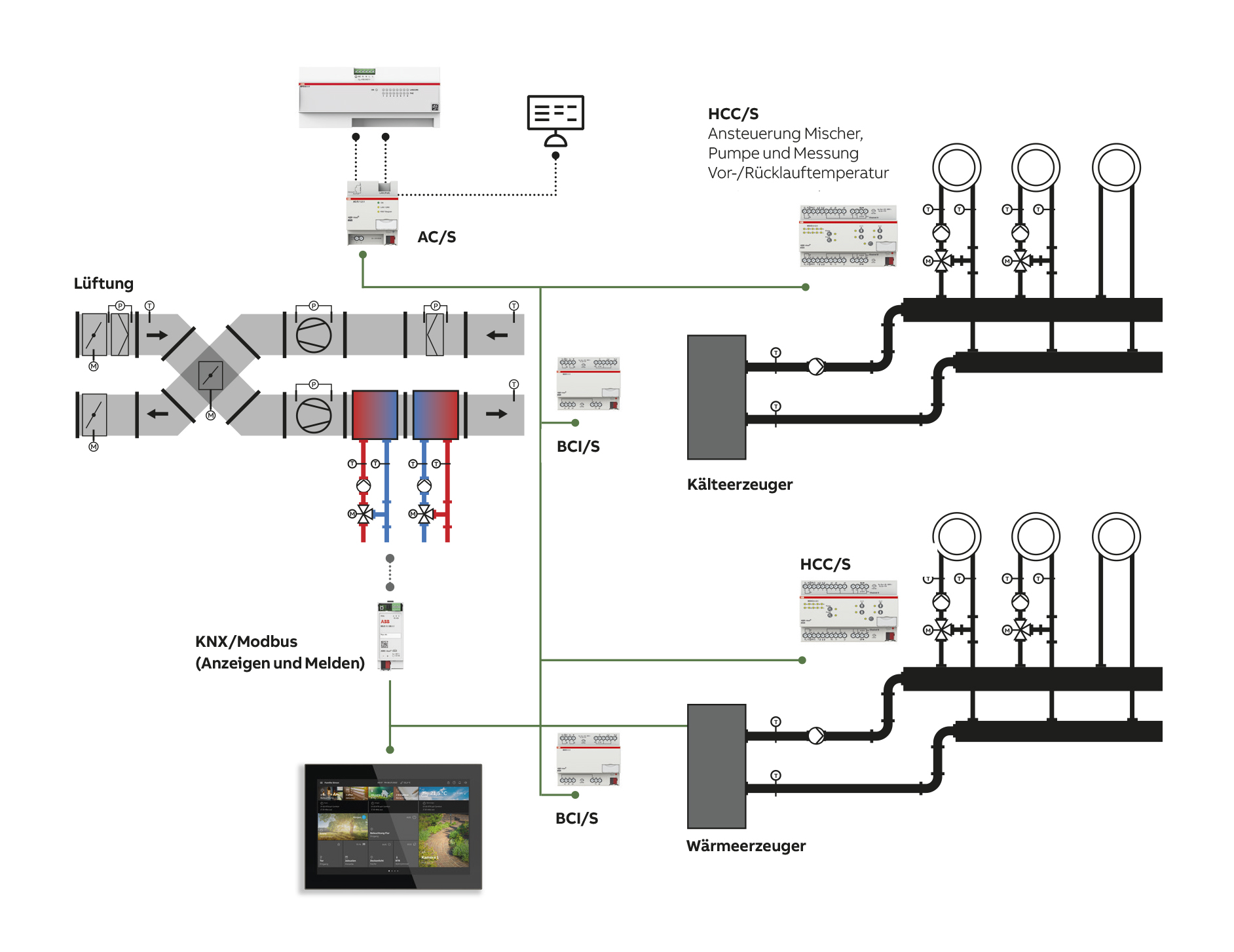

3. AC/S1.2.1 Application Controller, BACnet, REG
Als Automatisierungscontroller werden vorkonfigurierte Module für Heiz- bzw. Kühlkurven bereitgestellt. Es können Messwerte aufgezeichnet werden, die der integrierte Webserver für einen beliebigen Browser darstellen kann. Des Weiteren ermöglicht eine integrierte Soft-SPS komplexe Steuerungsmöglichkeiten. Zusätzlich ist eine BACnet-Variante verfügbar, damit können 500 Datenpunkte zur Verfügung gestellt werden.
Fragen und Antworten
FAQ
Ist die Anlagengröße bei ClimaECOAnwendungen begrenzt?
Bei der Realisierung von ClimaECO
Anwendungen gibt es generell keine
Begrenzung der Anlagengrößen.
Detaillierte Informationen mit Prinzipund
Anschlussbildern werden online
zur Verfügung gestellt.
Wie erfolgen Anzeige und Bedienung der Automatisierungslösung ClimaECO?
Die Automatisierungsmodule sind über den Application Controller vordefiniert. Beispiele hierfür sind Wärmebedarfsberechnung, Zeitpläne und Wer t aufzeichnungen.
Die Anzeige und Bedienung erfolgen dann über eine automatisch generierte Weboberfläche.
