ElektroSpicker #001
Funktionspotentialausgleich im Multimediafeld
Wieso ist der Funktionspotentialausgleich so wichtig, um den Funktionserhalt in Gebäuden zu gewährleisten? Und was muss bei der Umsetzung beachtet werden?
Im Zuge der Digitalisierung der Gebäudetechnik mit Smart Home Systemen oder moderner Netzwerktechnik, ist der Funktionspotentialausgleich in Verbindung mit der Multimediatechnik heutzutage ein unumgängliches Thema, um den Funktionserhalt zu gewährleisten.
Zunächst muss man sich vor Augen führen, dass es verschiedene Arten des Potentialausgleichs „Erdung“ gibt. Bei der Erdung im Multimediafeld spricht man von der Funktionserdung, welche sich wie folgt von der Schutzerdung unterscheidet: Die Funktionserdung dient nicht zum Schutz, sondern soll die Funktion der Endgeräte erhalten. Somit ist diese in einem anderen Kontext zu betrachten als die „bekannte“ Schutzerdung.
❯❯ GUT ZU WISSEN. Bei schätzungsweise 75% der eingebauten Multimediaverteiler wird die Funktionserdung gar nicht oder fehlerhaft durchgeführt. Im Überspannungsfall ist die Funktion der Geräte nicht mehr gewährleistet und somit die Anlagenverfügbarkeit nicht mehr gegeben (z. B. Netzwerktechnik oder TV-Multischalter).

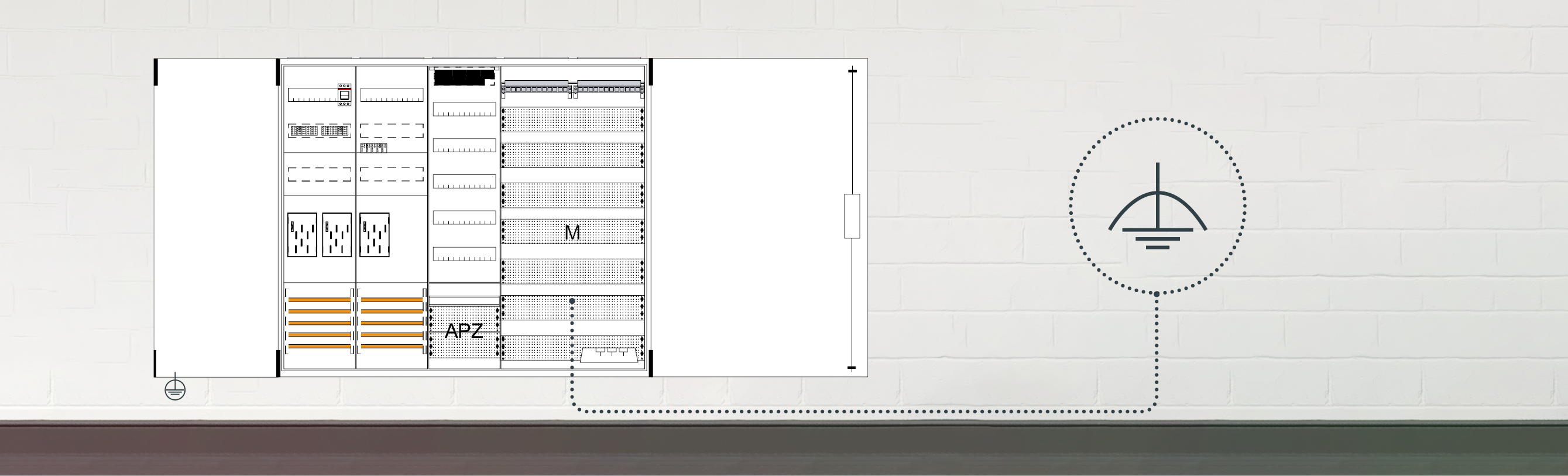

❯❯ HINWEIS. Nicht das Mediafeld an sich wird geerdet, sondern die darin montierten Endgeräte, wie z. B. Multischalter oder Switch!
Verschiedene Arten von Erdung
Schutzerdung
“Erdung eines Punktes oder mehrerer Punkte eines Netzes, einer Anlage oder eines Betriebsmittels zu Zwecken der elektrischen Sicherheit“. (Quelle: DIN VDE 0100-200 (VDE 0100-200):2006-06)
Das bedeutet: Hiermit wird im Fehlerfall der Mensch vor einem Stromschlag geschützt!
Funktionserdung
“Erdung eines Punktes oder mehrerer Punkte eines Netzes, einer Anlage oder eines Betriebsmittels zu anderen Zwecken als die elektrische Sicherheit“. (Quelle: DIN VDE 0100-200 (VDE 0100-200):2006-06)
Das bedeutet: Hiermit wird im Fehlerfall ein Endgerät, z.B. ein Router, vor einem Stromschlag geschützt!
Fragen und Antworten
01Welche Geräte können im Multimediafeld montiert werden?
Es sind alle handelsüblichen SK II Endgeräte der Gebäude und Netzwerktechnik einsetzbar, wie Router, Switch, free@home AccessPoint etc.
02Was ist dabei zu beachten?
Es dürfen nur Betriebsmittel der Schutzklasse II eingesetzt werden.
Oder
Es muss sichergestellt werden, dass Betriebsmittel der Schutzklasse I gegenüber der Montageplatte isoliert aufgebaut werden, z.B. durch Isolierhülsen. In diesem Fall muss zusätzlich eine Abdeckung, die vor zufälligem Berühren schützt, angebracht werden. Diese kann nur mittels Werkzeug entfernt werden.
Oder
Es dürfen nur Betriebsmittel eingesetzt werden, die Bedingungen der Schutzkleinspannung (SELV) erfüllen.
03In welcher Farbe und in welchem Querschnitt soll die Erdung durchgeführt werden?
Empfohlen wird die Farbe rosa in einem Querschnitt von mind. 1,5mm².
